TLX系列（雙主軸+雙刀塔+雙Y軸 車銑復合中心）
高效率加工生產單元
*TLX系列是德上公司推出的一款涵蓋小型/中型/大型車削復合中心, 該型號機床自推出市場以來有數百臺的銷售業績, TLX自推出以來就強調機床高鋼性、高精密的車銑復合加工。其高穩定性加工受到廣泛 客戶的的稱贊。
*推TLX系列是我們定位中端量產型機床, 靈活性配置適合不同規模、不同行業企業使用，無論是小零件加工，或者是大型零件加工，TLX系列均可以滿足，TLX系列不僅可以單機生產，亦可以利用棒料連 線加工提高效率 ，TLX作為擁有2個主軸1個刀塔+Y軸的的全功能設計方案， 各軸采用35型滾柱導軌 保證機床的最高鋼性，包括最佳的動態響應和高強度底座吸震性，同時帶來的還有刀具壽命延長,提升 零件的表面光潔度，降低了工件節拍和加工時間.
TLX系列擁有豐富的配置、具體如下：
- TLX-300型系列 小型車削復合中心（可選擇液壓尾頂尖、副主軸，5"6"8"10"卡盤）
- TLX-500型系列 中型車削復合中心(可選擇液壓尾頂尖、副主軸、5”6“8”10"卡盤）
- TLX-800型系列 中型車削復合中心（可選擇液壓尾頂尖、副主軸、6”8“10”15“卡盤）
- TLX-1250型系列 大型車削復合中心（可選擇中心架、液壓尾頂尖、副主軸、8”10“15"20"卡盤)
機床設計理念及可選擇配件(Option)
* TLX系列是德上精機旗下開發最全的型號，涵蓋市場80%的臥式車床市場需求。
* 棒料直徑, 標準配置?Φ30mm / Φ42mm / Φ52mm / Φ65mm之間,根據主軸大小不同。
* 標準配置1個高功率主軸30型、42型、52型可配置電主軸，65型主軸標配為機械主軸。
* TLX-300/500/800系列采用BMT-45-16T伺服動力刀塔，刀塔可以安裝16把不同刀具。
* TLX-1250及TLX-1500大型機床采用BMT-65-12T重型伺服動力刀塔。
* TLX-1250及TLX-1500可以選擇安裝中心架(Option。
* 全系列主軸可選擇5"6"8"10"12"15"20"英寸卡盤（Chuck & Spindlie Option)。
* 高質量，高效率的背部加工，減少多次裝夾帶來工件精度損失 。
* 高速度移動，TLX-300/500/800為45米，（TLX-1250及電主軸高速度響應，C軸分度0.001mm。
* 雙主軸同期旋轉對接，雙C軸快速旋轉定位，高鋼性銑削加工是TLX的標準配置功能。
* DESUN德上精機標準搭配日本三菱M80的系統，支持五軸以外的所有超精密車銑加工功能。
TJXx系列走心機功能優點介紹 (部分功能屬于(Option)
* 機床采用雙主軸，雙C軸，單刀塔，單Y軸，功能強大，性能卓越，機床的功能極其強大.
* 因為機床穩定性及鋼性好, 使用刀具壽命長, 比如刀具壽命比較早期機床提高到38%。
* X軸絲桿直徑達到40mm,在長期高速運行下，大直徑絲桿保證機床精密度和使用壽命。
* 采用P級的35mm滾柱導軌,確保機床長期高效率重切削加工任務.
* TLX系列小型號機床采用電主軸驅動，響應速度快，故障率低，容易維護保養。大型機床采用機械主軸。
* 標準配置20Bar的高壓系統，保證機床在加工深孔時，可以輕松應對。（可選擇40Bar高壓系統 Option)
* 全自動接料手標準配置，使加工任務完成后，由接料手自動取出來放在成品箱內。真正的無人化加工。
從機床整體鋼性角度設計機床
TLX系列利用先進的有限元技術分析，經過反復驗證，在實現很高的鋼性同時，實現機身輕量化。本機型全部采用滾柱導軌,與傳統滾珠導軌相比較, 滾柱導軌具有相對負載的彈性量更加小的優異特性,在滑動單元中通過組裝數量重多的滾柱體,可實現比較滾珠導軌幾倍的剛性。正交Y軸，利用其直進特性和高速度進給，可實現高效加工，另外，利用具有優異剛性的構造,實現與加工中心相同甚至更加高的加工精度。作為超出車銑復合中心范疇的新型復合加工機，擁有優異的車銑加工能
力。
機床設計考慮
機床的高鋼性，是決定這臺機床的后期應用精度的關鍵，德上工程師們在研發機床時首先考慮鑄鐵材料應用，鑄鐵內部結構設計保證機床在后期高速度加工時，不容易熱變形，機床震動也是影響產品尺寸主要原因，在研發中，工程師們充分考慮機床后期應用場景，盡可能把不利因素考慮匯總，并且給予重視，TLX系列機床高精密，高穩定性的優秀表現，完美體現了德上工程師們在前期設計考慮！
智能化冷卻系統
* 電器柜空調,TLX標準全系列配置電器柜空調, 保證.電器,驅動器在一個恒溫環境下長期穩定工作.
* 切削液空調,TLX系列全系列標準配置切削液空調,針對于切削液恒溫, 使工件加工不會因為切削液溫度變化而變化(Option)。
* 主軸油冷機空調, TLX系列全系列標準配置主軸油冷卻空調,保證主軸在長時間工作下,主軸溫度保持在合理狀態, 提高主軸精密度。
* 液壓站標準配置吸油(出油)過濾器, 回油過濾器,在機床運行時間過長,液壓油在循環時,因為機器正常磨損,液壓油混入廢鐵宵時, 通過過濾器很好保護液壓站泵浦.
* 液壓油管升級，從原來的橡膠管升級為鍍鋅鋼管，保證機床多年后仍然保持油管不會老化。
* 可配置40Bar的高壓系統，保證機床在加工深孔時，可以輕松應對（Option)。
模擬仿真和驗證
ESPRIT智能編程解決方案，ESPRIT-CAM軟件使您在機床上，在切削前通過ESPRIT軟件在電腦 中通過1:1的機床模型模擬刀具加工,就提前發現刀具干涉,采取措施,避免因為刀具干涉撞機, 減少員 工因為不小心或者對于機床性能不了解提高員工技能給企業因維修,停機造成損失,ESPRIT軟件解決 簡單易學、智能化生成加工刀路并能快速計算出復雜的刀具路徑., 減少失誤用戶只需要一個系統即 可完成車銑復合加工的編程。 該軟件的操作界面友好，簡單易學 。預防干涉仿真功能。預防機床 碰撞功能。全面人機對話功能和智能編程。
我們推薦選擇一套這樣的軟件,使用生產上面，針對于多軸復合機床編程是非常有必要的！對于編程效率，編程誤操作所造成巨大的損失，一套軟件是值得投資的！
Nidec Co.,LTD MP尺是德上公司戰略合作伙伴, 德上公司在旗下全系列產品X軸標準配置MP同步尺（光柵尺）。
從高度集成的操作系統便客戶使用全系列采用日本三菱高端系列-M80聚焦于生產和控制 - 包括未來工業4.0
*高速，高精密輪廓制御功能；
*螺紋車削，剛性攻絲，螺紋銑削，六方車削功能；
*虛擬和開發功能,預防撞機, 實時模式；
*刀具R角補償功能, 刀具磨損補償功能；
*主軸&副主軸C軸同期檢測, 旋轉同期檢測, 對接同期檢測；
*多通道(三) 獨立加工功能；
*錐度圓加工, 非圓加工功能;
*倒角及R角車削功能；
*Internet無線鏈遠程診斷接功能。
強化車床功能
大幅強化了銑削加工和多軸多系統控制的功能。
此外,還提高了現場的操控性, 可簡便高效地進行更復雜的加工。
車床
自動車床
立式車床
倒立車床
復合加工機
可以簡便且高效地進行更復雜的加工
搭載了支持高生產性的豐富功能,通過支持高速高精度控制和SSS控制,增強了銑削加工功能、充實了多軸多系統控制功能等。此外,還大幅度地提高了刀具校正和工件坐標系補償?shù)痊F(xiàn)場人員經常使用的功能,大幅提高了編程的易用性,可以簡便地進行各種更復雜的加工，
銑削加工功能
高速高精度控制/SSS控制
伺服主軸電機控制
面向大型車床的功能
再攻牙和主軸倍率
實時調整
大型顯示器
對話方式的編程
多系統等待程序編輯
對話方式插入循環指令
3D程序檢查
多軸多系統控制功能
最大支持8系統32軸8主軸
采用子系統控制的裝載機控制
主軸重疊、多主軸同期
現場的操控性
工件坐標系統補償
可簡單的設置禁區檢查參數
可切換為精簡畫面

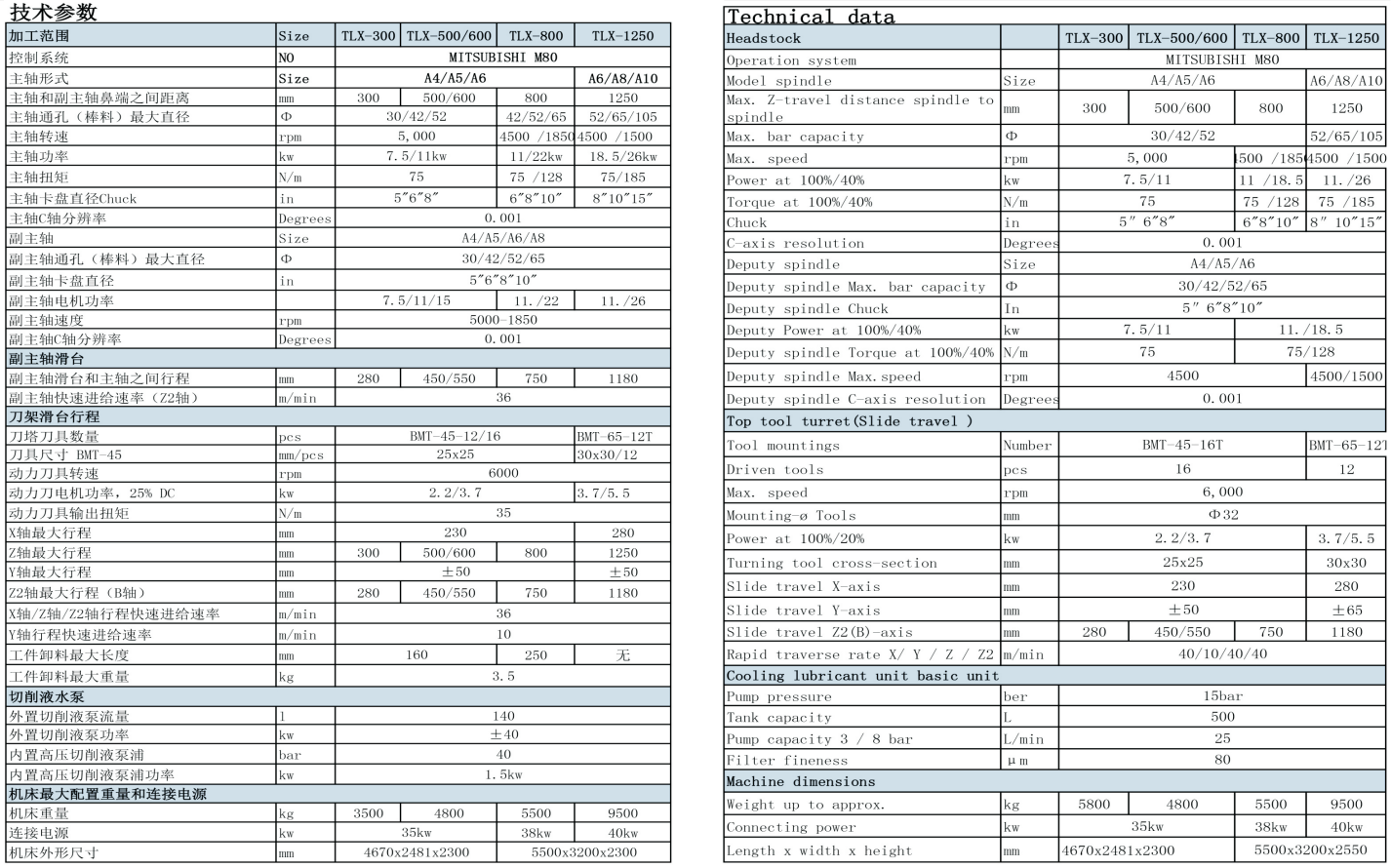

參數介紹
